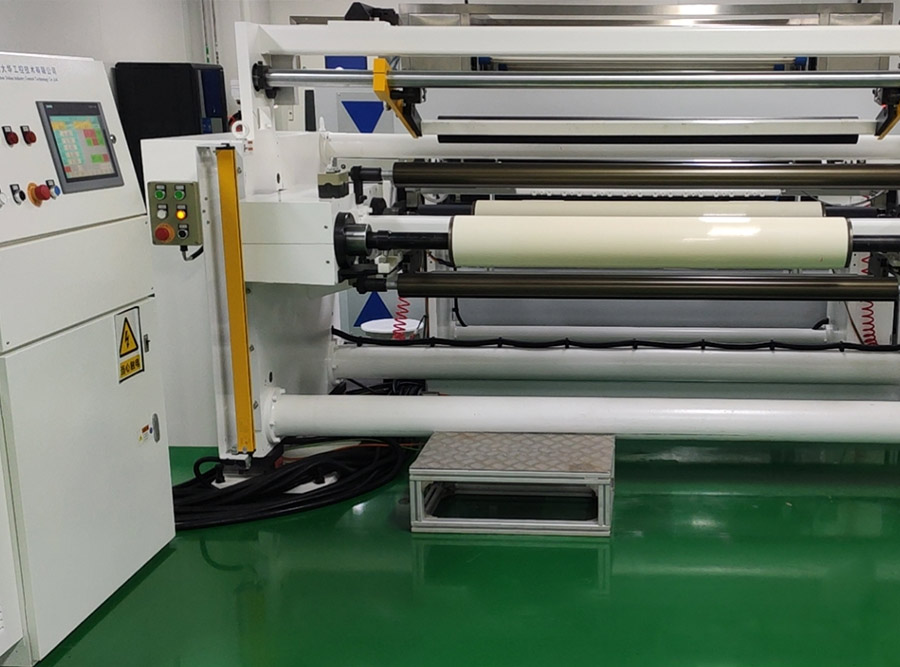

ワインダーマシンの構造

の構造 ワインダーマシン 特定の用途や設計によって異なる場合があります。ただし、ワインダー マシンの一般的なコンポーネントと構造をいくつか示します。

フレーム: フレームは機械の主要な構造であり、他のすべてのコンポーネントをサポートします。

巻き戻しセクション: 巻き戻しセクションは、巻き取り機に巻き取られる材料のロールを保持します。巻き戻しセクションには、材料の張力と速度を制御する電動システムが含まれる場合があります。

巻き取りセクション: 巻き取りセクションには、材料が巻き取られるコアを保持する 1 つ以上の巻き取りドラムまたはシャフトが含まれます。巻き取りセクションには、巻き取りの張力と速度を制御する電動システムも含まれる場合があります。

張力制御システム: 張力制御システムは、材料がコアに巻き取られる際に、材料の張力を一定に維持します。張力制御システムには、張力を監視するセンサーと、必要に応じて張力を調整する制御システムが含まれる場合があります。

制御システム: 制御システムには、プログラマブル ロジック コントローラー (PLC) とヒューマン マシン インターフェイス (HMI) が含まれており、オペレーターが機械のパフォーマンスを制御および監視できるようになります。制御システムには、速度制御、張力制御、材料追跡などの機能が含まれる場合があります。

安全機能: ワインダーマシンには、オペレーターの怪我を防ぐための緊急停止ボタン、安全ガード、インターロックなどのさまざまな安全機能が搭載されている場合があります。

ロールハンドリングシステム: ロールハンドリングシステムを使用すると、オペレーターは完成した材料ロールを巻取機から取り外し、新しいコアを巻取セクションにロードできます。

全体的に、ワインダー機械の構造は、材料をコアに巻き取る信頼性が高く効率的な方法を提供するように設計されています。機械のコンポーネントが連携して、材料が一貫した張力と速度でコアに巻き取られるようにすることで、高品質の完成品が得られます。

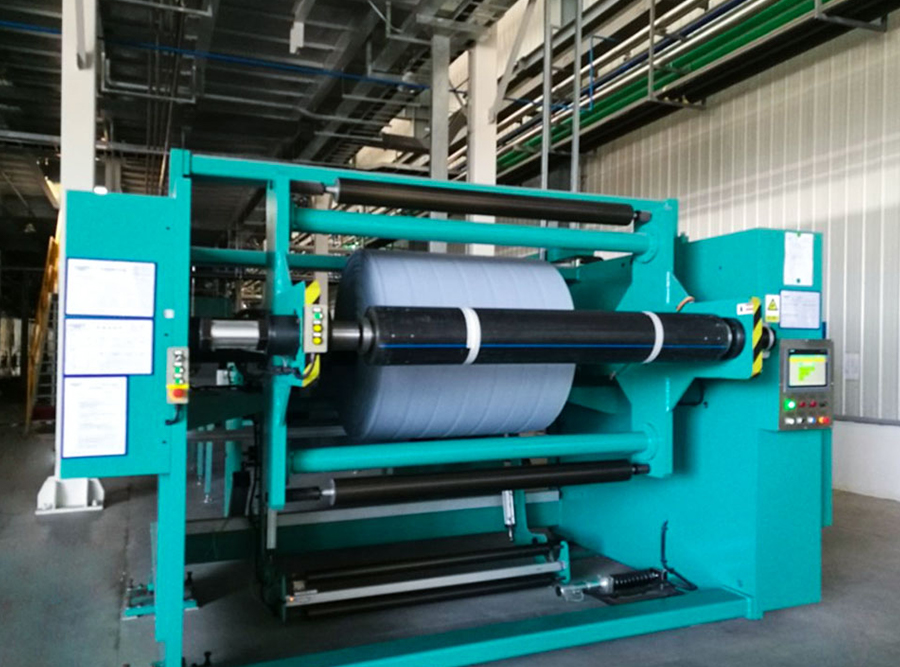

ワインダーマシンの分類

巻取機は、さまざまな種類の材料を巻き取るためにさまざまな業界で使用されており、用途に応じてさまざまな種類と構成があります。一般的なワインダー マシンのいくつかを次に示します。

センターワインダー：センターワインダーは、薄くて柔軟な素材を巻き取るために使用されます。機械の中心に単一の巻き取りシャフトがあり、材料はシャフトに取り付けられたコアに巻き取られます。

サーフェス ワインダー: サーフェス ワインダーは、より厚く、より硬い材料を巻き取るために使用されます。これらは、機械の反対側に配置された 2 つの巻き取りドラムまたはシャフトを備えています。材料は 2 つのシャフトの間に取り付けられたコアに巻き付けられます。

タレットワインダー: タレットワインダーは高速巻き取り用途に使用され、中心巻きまたは表面巻き用に設計できます。タレットワインダーは、回転するタレットに取り付けられた複数の巻取りシャフトを備えています。 1 つのロールが完了すると、タレットが次のシャフトに回転し、巻き取りプロセスが続行されます。

リワインダー: リワインダーは、一次または二次スリッター機またはコーターから完成した材料を巻き取るために使用されます。中心巻きまたは表面巻き用に設計でき、張力制御、ウェブガイド、自動ロール処理などの機能が含まれる場合があります。

コンビネーションワインダー: コンビネーションワインダーは、中心巻きと表面巻きの両方に設計でき、さまざまな材料に対応できます。自動ロール交換や張力制御などの機能も含まれる場合があります。

全体として、ワインダー機械の分類は、その特有の機能、用途、設計によって異なります。選択するワインダー機械のタイプは、巻き取る素材、巻き取りプロセスの速度、および目的の完成品によって異なります。
